石家庄水泵厂,沃曼渣浆泵橡胶护套安装

石家庄水泵厂,沃曼渣浆泵橡胶护套安装
后护板、护套、前护板、护套密封圈及叶轮“O”型圈、叶轮和泵盖的装配。
1、在付叶轮或轴套的槽内涂一层黄油,根据泵型,将叶轮“O”型圈064或217或轴套“O”型圈019装上。请看有关零件安装图。要保证轴上的各“O”型圈的位置。
2、安装护板密封圈124或125。
密封圈断面是C型的,它受内压力而发挥其功能。把它(平面向里)装配到壳体环形槽里,使用胶剂粘合则更好。
3、安装后护板041和护板螺栓026。
a)、把螺栓026旋在护板041的脐子上。
b)、用吊车吊起管形吊架302。立起后护板,并且把管形吊架的钢管推到后护板的孔中,提起后护板,使管子越过轴螺纹滑进去。使螺栓与螺孔对正,推进去,让护板靠紧泵体端面。旋上螺母,但不能拧紧,卸去管型吊架。
c)、把键070配入轴槽,且在装键处装轴扳手306检查B侧的压紧螺栓012是否足够拧紧,使轴承体保持水平位置,但并不锁紧。
用轴扳手固定轴,把定位螺母303旋在轴上,锥面将固定后护板在它的正确位置,拧紧护板上的螺母,然后卸去定位螺母303。
4、装配叶轮
a)、对于特殊用途的泵,根据要求正确选取叶轮类型。
b)、涂一些油脂在轴端螺纹上,用吊车提起叶轮并旋转在轴上,利用插在叶片间的铁棒和轴扳手,拧紧叶轮。要确保“O”型圈在装配过程中不损坏。
5、装配护套110和前护板083
挂胶护套圆周带有吊环螺栓用的径向螺孔,便于起吊和在圆周布置凸耳。布置这些凸耳的目的地是使泵盖螺栓通过特殊槽口与其护套配合,这些泵盖在装护套前应卸去,而当吊车将护套装好后再拧上。
a)、将长杆吊环螺栓拧入护套110的螺孔中,并用吊车将护套吊起,通过叶轮装到后护板的锥面上。
b)、把泵盖013(法兰向下)放在适当的支架上,以便保持将法兰离地大约一英尺。
c)、将护套密封环124(平面向下)放在泵盖环槽中。
d)把前护板083装到泵盖上。
e)通过泵盖进入管颈上的沟槽插入定位楔085,并小心而轻轻地均匀敲打,直到前护板固定在泵盖上为止。
6、安装泵盖013
a)、提起组装好的泵盖(带前护板)越过护套,使螺孔和泵体上的螺栓015对正。
注:
大型泵盖装有便于起吊的吊环螺栓孔。
在泵盖螺栓上拧上螺母,均匀地夹紧。
7、将填料装入金属减压盖或填料箱内。
密封零件的装配,必须遵照密封装配一节规定进行。

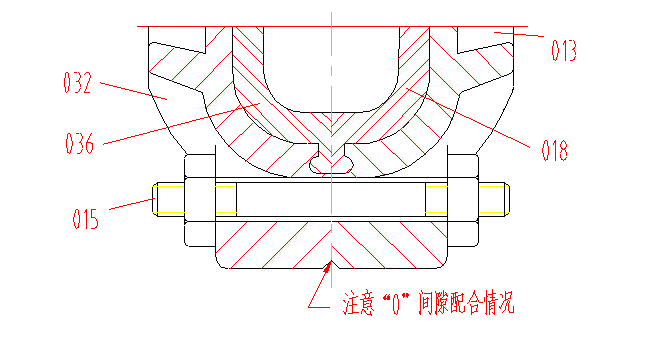

沃曼高压泥浆泵的独特设计特点。(尾标为“AHP”)要注意保证橡胶护套036和018被泵体032和泵盖013上的环槽牢固地把紧在一起。这种结构的优点是使密封部分不致错位。


网站文章出处:http://www.shibengzg.com/html/news/new2/301.html
