石家庄水泵厂,渣浆泵叶轮间隙的调整

石家庄水泵厂,渣浆泵叶轮间隙的调整
橡胶衬套泵的叶轮与前后护板要有相等的间隙。

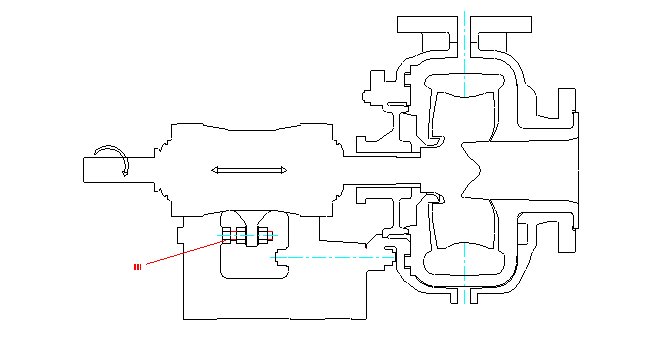

1、转动轴做顺时针旋转,并通过拧调整螺栓上后面的螺母(件号001)使轴承组件(部件)向前移动。直到叶轮与前护板相互摩擦为止。
2、
a)、金属衬套泵
将刚刚拧紧的螺母放松半圈,再将前螺母拧紧,使轴承组件后移,直到轴承体的凸耳与后螺母接触为止。
b)、橡胶衬套泵
测定托架背面和端盖背面二者之间的距离。
完全松开后螺母,用手转动轴作顺时针旋转。拧动前螺母可使轴承部件向后移动,直到叶轮与后护板开始摩擦为止。
再测量一次从托架背面到端盖背面的距离。计算平均距离(间隙)并按此距离向前调整轴承部件。
3、拧紧B端上的压盖螺栓012,A端上的螺栓早已拧紧(参照图12和18)。
4、向轴承体凸耳方向拧紧两个调整螺母。
5、转动轴,如果发现摩擦,按上述方法重新调整。
6、从轴上取下轴扳手。
注解:
所有工厂装泵时,在轴承体(004)上,有一个箭头标记,以便当检查叶轮调整间隙时,能显示对托架正确的相对位置关系。
请检查这种调整装置是否在运输安装时受到损坏。
(还请注意这种箭头仅用于工厂中的组装。而不是为了泵装好后在实际使用和因磨损而重新调整及磨换件的更换等目的而服务的)。
完成上述工序后,泵就可使用。
